Kuidas valida magnettraati?

Abstraktne

Magnettraaton mootorite, trafode, induktiivpoolide ja paljude elektromagnetiliste seadmete kriitiline komponent. Paljud ostjad seisavad aga silmitsi korduvate probleemidega, nagu isolatsioonirike, ebaühtlane juhtivus, ülekuumenemine ja raskused traadi spetsifikatsioonide vastavusse viimisel tegelike rakendustega. See artikkel annab struktureeritud ja praktilise juhendi magnetjuhtmete valiku, tootmiskaalutluste, isolatsioonisüsteemide ja rakendusespetsiifiliste nõuete kohta. Nende tegurite mõistmisel saavad insenerid, ostjad ja otsustajad vähendada jõudlusriske, pikendada toote eluiga ja parandada süsteemi üldist töökindlust.

Kontuur

• Mõistmine, mis on magnettraat
• Levinud klientide valupunktid magnettraadi valimisel
• Peamised olulised tehnilised parameetrid
• Isolatsioonitüübid ja jõudluse erinevused
• Rakenduspõhise valiku juhend
• Kvaliteedikontrolli ja tootmise kaalutlused
• Tüüpiliste magnetjuhtmete valikute võrdlustabel
• Korduma kippuvad küsimused
• Kokkuvõte ja ärikoostöö

Sisukord

• Mis on magnettraat?
• Miks magnettraadi valik sageli ebaõnnestub?
• Kriitilised parameetrid, mida hinnata
• Isolatsioonisüsteemide selgitus
• Magnettraadi valimine rakenduse järgi
• Tootmine ja kvaliteedi tagamine
• Toodete võrdlustabel
• KKK

Mis on magnettraat?

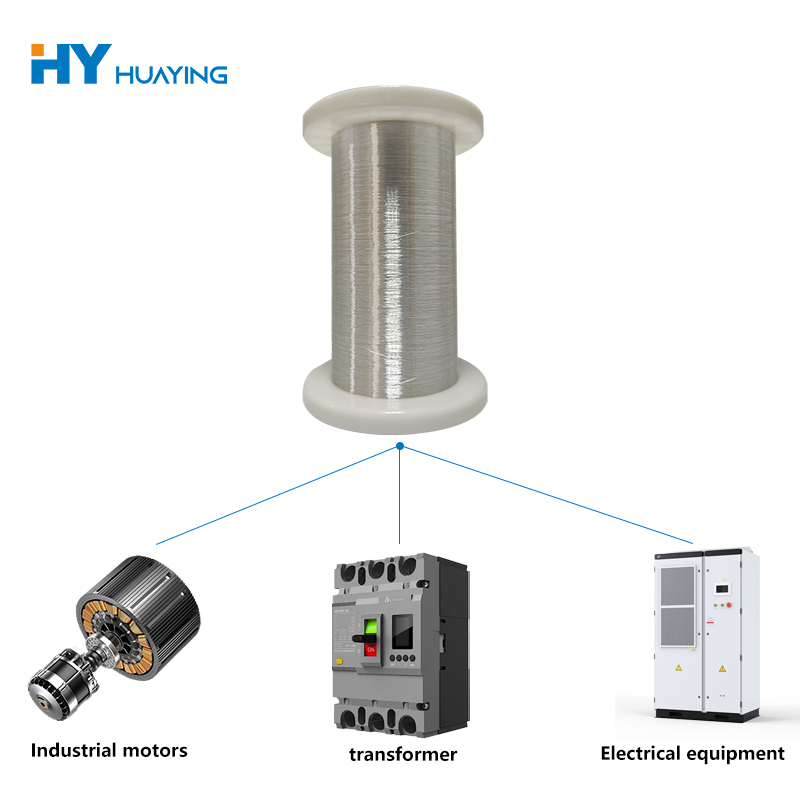

Magnettraat, tuntud ka kui emailitud traat, on elektrijuht, mis on tavaliselt valmistatud vasest või alumiiniumist ja kaetud õhukese isoleeriva emaili kihiga. Erinevalt tavalisest isoleeritud traadist on magnettraat konstrueeritud nii, et see maksimeerib juhtivuse efektiivsust, säilitades samal ajal elektriisolatsiooni tihedalt keritud mähiste keerdude vahel.

Seda kasutatakse laialdaselt elektrimootorites, trafodes, generaatorites, releedes, solenoidides ja induktiivpoolides. Isolatsioonikiht mängib otsustavat rolli termilise takistuse, keemilise stabiilsuse ja mehaanilise vastupidavuse osas, mõjutades otseselt lõpptoote kasutusiga.

Miks magnettraadi valik sageli ebaõnnestub?

Paljud magnetjuhtmest tulenevad talitlushäired ei ole põhjustatud juhist endast, vaid ebaõigest spetsifikatsioonist või rakendusnõuete valesti mõistmisest. Levinud valupunktide hulka kuuluvad:

• Isolatsiooni pragunemine ebapiisava soojusklassi tõttu
• Ülekuumenemine, mis on põhjustatud juhtme alamõõdulisest läbimõõdust
• Vähenenud tõhusus halva pinna sileduse tõttu
• Kokkusobimatus immutuslakkide või vaikudega
• Enneaegne rike kõrgsageduslikes tingimustes

Need probleemid tekivad sageli siis, kui ostuotsused põhinevad ainult hinnal, mitte jõudluse vastavusel.

Kriitilised parameetrid, mida hinnata

Magnettraadi valimine nõuab mitmete tehniliste parameetrite süstemaatilist hindamist:

• Juhi materjal:Vask tagab suurema juhtivuse, alumiinium aga kaalu- ja kulueelised.
• Traadi mõõtur:Määrab voolukandevõime ja soojuse tootmise.
• Termiline klass:Näitab maksimaalset töötemperatuuri, mis jääb tavaliselt vahemikku klassist 130 kuni klassini 220.
• Isolatsiooni paksus:Tasakaalustab elektriohutuse ja mähise efektiivsuse.
• Jaotuspinge:Mõõdab isolatsiooni töökindlust elektrilise pinge all.

Isolatsioonisüsteemide selgitus

Magnettraadi määravaks tunnuseks on emailkate. Erinevad isolatsioonisüsteemid on kavandatud vastama konkreetsetele soojus- ja mehaanilistele nõudmistele:

• Polüuretaan:Suurepärane joodetavus ja paindlikkus, sobib elektroonikale ja väikestele mootoritele.
• Polüester:Tasakaalustatud mehaaniline tugevus ja kuumakindlus.
• Polüesterimiid:Tööstuslike mootorite täiustatud termiline vastupidavus.
• Polüamiid-imiid:Suurepärane vastupidavus kuumusele, kemikaalidele ja hõõrdumisele.

Vale isolatsiooni valimine võib põhjustada isolatsiooni rikke isegi siis, kui juhi suurus on õige.

Magnettraadi valimine rakenduse järgi

Rakenduse kontekst peaks alati juhtima magnetjuhtme valikut:

• Trafod:Nõuab stabiilset dielektrilist tugevust ja ühilduvust isoleerõlide või vaikudega.
• Elektrimootorid:Nõuab suurt termilist vastupidavust ja mehaanilist vastupidavust.
• Kõrgsageduslikud seadmed:Kasu siledast pinnaviimistlusest ja ühtlasest isolatsioonipaksusest.
• Autode komponendid:Nõuab vastupidavust vibratsioonile, temperatuuritsüklitele ja kemikaalidele.

Nende nõuete järgimine vähendab seisakuid ja hoolduskulusid.

Tootmine ja kvaliteedi tagamine

Usaldusväärne magnettraadi jõudlus sõltub suuresti valmistamise täpsusest. Peamised kvaliteedinäitajad hõlmavad järgmist:

• Ühtlane emailkate ilma aukudeta
• Stabiilne juhi läbimõõdu tolerants
• Ühtlane adhesioon emaili ja juhi vahel
• Range pikenemise, kuumalöögi ja dielektrilise tugevuse testimine

Täiustatud tootmisliinid ja ranged kontrolliprotsessid on pikaajalise töökindluse tagamiseks hädavajalikud.

Tüüpiline magnettraadi võrdlustabel

Korduma kippuvad küsimused

K: Kuidas termiline klass mõjutab magnettraadi eluiga?
Kõrgem soojusklass võimaldab traadil kõrgel temperatuuril ohutult töötada, vähendades oluliselt isolatsiooni halvenemist.

K: Kas magnettraati saab kohandada konkreetsete rakenduste jaoks?
Jah, selliseid parameetreid nagu isolatsiooni tüüp, paksus ja juhi materjal saab kohandada vastavalt rakenduse vajadustele.

K: Kas paksem isolatsioon on alati parem?
Mitte tingimata. Liigne isolatsioon võib vähendada pilu täitmise tõhusust ja mõjutada elektromagnetilist jõudlust.

Kokkuvõte ja koostöö

Õige magnetjuhtme valimine on tehniline otsus, mis mõjutab otseselt toote töökindlust, tõhusust ja ohutust. Juhtmaterjalide, isolatsioonisüsteemide ja rakendusnõuete selge mõistmine aitab ära hoida kulukaid rikkeid ja tagab pikaajalise toimivuse stabiilsuse.

Huizhou Huaying Electronic Technology Co., Ltd.pakub laia valikut magnettraadi lahendusi, mis on loodud erinevate tööstuslike ja kaubanduslike vajaduste rahuldamiseks. Kohandatud soovituste ja usaldusväärse tarne saamiseksvõtke meiega ühendusttäna, et arutada teie konkreetseid kandideerimisnõudeid ja uurida pikaajalisi koostöövõimalusi.
