Kuidas saab kolmekihiline emailitud traat parandada elektriisolatsiooni ja mähise tõhusust

Huaying, spetsialiseerunud isoleeritud traadi tootja, arendabKolmekihiline emailitud traatrakenduste jaoks, mis nõuavad usaldusväärset elektriisolatsiooni, ühtlast juhtivust ja täpset mähise jõudlust. Selle ehituse, tootmisprotsessi ja valikukriteeriumide mõistmine aitab inseneridel ja hankemeeskondadel valida kompaktsete elektri- ja elektroonikaseadmete jaoks sobiva juhtme.

Kolmekihiline emailitud traat on loodud ühendama elektrijuhtivust mitme kaitsva isolatsioonikihiga. Selle jõudlus sõltub juhtme mõõtmetest, kattematerjalidest, isolatsiooni paksusest, haardumisest ja valmistamise konsistentsist. Inseneride jaoks, kes projekteerivad trafosid, induktiivpooli, pooli ja muid elektromagnetilisi komponente, mõjutavad need omadused mähiste efektiivsust, elektrilist töökindlust ja pikaajalist tööstabiilsust. See juhend selgitab kolmekihilise isolatsiooniga mähisjuhtmega seotud tööpõhimõtteid, peamisi eeliseid, tootmiskaalutlusi, rakendusstsenaariume ja ostutegureid. Samuti tutvustatakse Huayingi tootmisvõimalusi ja esitatakse praktilisi küsimusi, mida ostjad peaksid enne traadi spetsifikatsiooni valimist küsima.

Sisukord

1. Mis on kolmekihiline emailitud traat?
2. Kuidas selle struktuur ja materjali koostis toimivad?
3. Millised on peamised jõudluse eelised?
4. Kuidas valmistatakse kolmekihilist emailitud traati?
5. Kus kasutatakse kolmekihilist emailitud traati?
6. Kuidas võrrelda juhtmete tehnilisi andmeid?
7. Kuidas peaksid ostjad valima õige juhtme?
8. Mida peaksite Huayingu kohta teadma?
9. Korduma kippuvad küsimused
10. Järeldus

1. Mis on kolmekihiline emailitud traat?

Kolmekihiline emailitud traat on juhtiv traat, mis on konstrueeritud mitme isolatsioonikatte või kihiga, et aidata elektriliselt isoleerida juht ümbritsevatest komponentidest. Sõltuvalt toote konstruktsioonist võib juht olla valmistatud vasest või muust kindlaksmääratud juhtivast materjalist, samas kui isolatsioonisüsteem valitakse vastavalt elektri-, soojus- ja mehaanilistele nõuetele.

Erinevalt ühe kattega kaitstud juhist tagab kolmekihiline isolatsioonikonstruktsioon mitu kaitsetõket. See konstruktsioon võib parandada isolatsiooni töökindlust ja aidata tootjatel välja töötada kompaktseid elektromagnetilisi komponente, kus mähise ruum on piiratud.

Seda terminit ei tohiks segi ajada igat tüüpi kolmekordse isolatsiooniga juhtmetega. Emailitud mähisjuhtmel ja kolmekordse isolatsiooniga juhtmel võivad olla erinevad kattesüsteemid, ehitusmeetodid ja vastavusnõuded. Seetõttu peaksid ostjad kontrollima toote täpset struktuuri, mitte eeldama, et kõigil kolmekihilistel juhtmetel on identsed jõudlusnäitajad.

Saadaoleva toote kohta lisateabe saamiseks külastage Huayingi kolmekihilise emailtraadi tootelehte.

2. Kuidas selle struktuur ja materjali koostis toimivad?

Kolmekihilise mähisjuhtme jõudlus sõltub sellest, kuidas juht ja isolatsioonisüsteem koos töötavad. Iga komponent aitab kaasa traadi üldistele elektrilistele ja mehaanilistele omadustele.

• Juhtiv tuum:Kannab läbi mähise elektrivoolu. Juhtmaterjal, ristlõike mõõtmed ja ahela konfiguratsioon mõjutavad elektritakistust ja voolu läbilaskevõimet.
• Esmane isolatsioonikiht:Loob esialgse elektritõkke juhi ja külgnevate keerdude või komponentide vahel.
• Vahepealne isolatsioonikiht:Lisab veel ühe kaitsebarjääri ja aitab kaasa üldisele isolatsioonisüsteemile.
• Väline isolatsioonikiht:Aitab kaitsta aluskihte käsitsemise, kerimise ja kokkupanemise ajal, olenevalt materjali omadustest.

Tegelik koostis varieerub sõltuvalt toote spetsifikatsioonist. Huayingi tooteteave kirjeldab tootmisprotsessi, mis hõlmab polüamiidkilet, kõrge isolatsiooniga pihustuskatet ja klaaskiudu. Ostjad peaksid kinnitama valitud mudeli täpse materjalijärjestuse ja konstruktsiooni enne selle projekti lisamist.

Eriti oluline on isolatsiooni paksus. Liiga õhuke isolatsioon ei pruugi vastata nõutavale dielektrilisele jõudlusele, samas kui tarbetult paks isolatsioon võib suurendada valmis traadi läbimõõtu ja vähendada mähise jaoks saadaolevat ruumi. Tasakaalustatud disain toetab nii elektrilist töökindlust kui ka tõhusat komponentide pakkimist.

3. Millised on peamised jõudluse eelised?

Usaldusväärne elektriisolatsioon

Mitu isolatsioonikihti võivad pakkuda täiendavat kaitset külgnevate juhtide ja ümbritsevate komponentide vahelise elektrikontakti eest. Tegelik dielektriline tugevus sõltub isolatsioonimaterjalidest, paksusest, tootmiskvaliteedist ja katsetingimustest. Enne ohutuskriitiliste seadmete juhtme kinnitamist peaksid insenerid kinnitama nõutava vastupidavuse pinge ja kehtivad standardid.

Kompaktsete mähiste konstruktsioonide potentsiaal

Kui isolatsioonisüsteem vastab rakenduse elektrinõuetele, võib hoolikalt optimeeritud juhtmekonstruktsioon aidata vähendada täiendavate isolatsioonimaterjalide vajadust. Sellest tulenev ruumisääst sõltub komponendi konstruktsioonist ja konkreetsetest isolatsiooninõuetest; neid ei tohiks eeldada ilma vastavaid standardeid läbi vaatamata.

Ühtlane tootmiskvaliteet

Juhtide ühtsed mõõtmed ja isolatsioonikatted toetavad mähiste ennustatavat käitumist. Kattedefektid, ebaühtlased läbimõõdud või halb nakkuvus võivad automaatse kerimise ajal probleeme tekitada ja mõjutada valmiskomponendi töökindlust.

Pikaajalised kulude kaalutlused

Traadi valik peaks moodustama rohkem kui esialgne ostuhind. Ühtlane kvaliteet võib aidata vähendada isolatsiooniga seotud tõrgetega seotud tootmisdefekte, ümbertöödelda ja hooldust. Tegelik kulukasu sõltub kasutustingimustest, toote elueast, tootmisvõimsusest ja hinnatavate alternatiivsete materjalide kvaliteedist.

Need eelised sõltuvad sobiva spetsifikatsiooni valimisest ja selle toimivuse kontrollimisest. Ükski isolatsiooniprojekt ei välista sobiva elektrikaitse, testimise ja ohutu seadmete projekteerimise vajadust.

4. Kuidas valmistatakse kolmekihilist emailitud traati?

Tootmise järjepidevus on oluline, kuna juht ja isolatsioon peavad jääma ühtlaseks kogu valmistraadi pikkuses. Huaying kirjeldab mitmeid olulisi etappe oma tootmisprotsessis.

1. Traadi tõmbamine:Juhtiv materjal tõmmatakse vajalike mõõtmetega. Pinna kvaliteet ja mõõtmete ühtlus on järgnevate katmisoperatsioonide jaoks olulised.
2. Lõõmutamine:Kontrollitud kuumtöötlus võib reguleerida juhi mehaanilisi omadusi, aidates sellel saavutada mähistamiseks ja edasiseks töötlemiseks vajalikke omadusi.
3. Isolatsiooni rakendus:Katte- või isolatsioonimaterjalid kantakse vastavalt toote etteantud konstruktsioonile. Ühtlane katvus aitab piirata õhukesi kohti ja muid võimalikke defekte.
4. Paksuse kontroll:Tootja kontrollib isolatsiooni mõõtmeid, et saavutada nõutav valmis läbimõõt ja elektriline jõudlus.
5. Kõvenemine:Kui kattesüsteem vajab kõvenemist, aitab kontrollitud töötlemine arendada kavandatud katteomadusi ja adhesiooni.
6. Lõplik ülevaatus:Sobivad mõõtmete, visuaalsed, elektrilised ja mehaanilised kontrollid aitavad kontrollida toote vastavust spetsifikatsioonile.

Huayingi tootelehel on kirjeldatud katmisprotsessi paksuse reguleerimise täpsus ±0,005 mm. Ostjad peaksid kinnitama mõõtmisviidet, kohaldatavat mudelit ja kontrollimeetodit, kui kasutavad seda näitajat hankenõudena.

Insenerimeeskondade jaoks sisaldab kõige kasulikum kvaliteedidokumentatsioon määratletud toote spetsifikatsiooni, kontrollikriteeriume, jälgitavust, kui see on saadaval, ja kavandatud rakenduse jaoks asjakohaseid katsetulemusi.

5. Kus kasutatakse kolmekihilist emailitud traati?

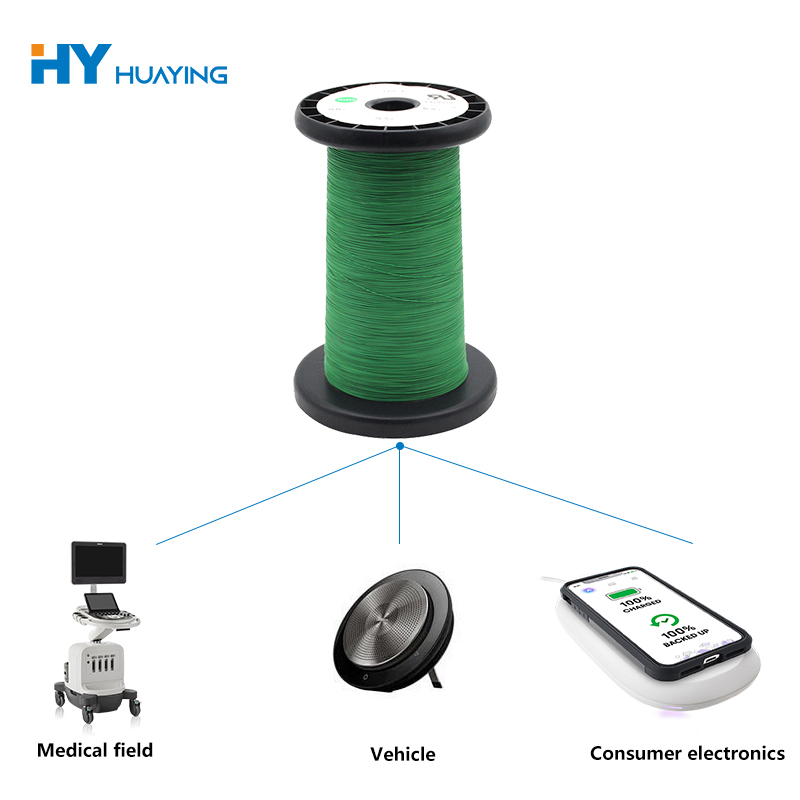

Kolmekihilise isolatsiooniga mähistraati võib kaaluda elektri- ja elektroonikatoodete puhul, mille puhul on oluline isolatsiooni töökindlus, kompaktne mähis ja ühtlane juhtivus. Sobivus sõltub traadi tegelikest spetsifikatsioonidest ja seadme töötingimustest.

• Trafod:Mähisjuhtmed peavad vastama komponendi pinge-, temperatuuri-, isolatsiooni- ja mõõtmete nõuetele.
• Induktiivpoolid ja drosselid:Sobiv mähistraat toetab võimsuse muundamise ja filtreerimise ahelates kasutatavaid magnetkomponentide konstruktsioone.
• Lülitavad toiteallikad:Isolatsiooni ja juhtme omadused peavad ühilduma lülitussageduse, pinge pinge, termiliste tingimuste ja kehtivate ohutusnõuetega.
• Elektroonilised seadmed:Kompaktsed toitemoodulid ja muud elektrisõlmed võivad kasu saada piiratud paigaldusruumi jaoks valitud mähisjuhtmest.
• Tööstuslikud elektrisüsteemid:Kohandatud mähiskomponentide jaoks on vaja traadi spetsifikatsioone, mis vastavad nende töötsüklitele ja keskkonnatingimustele.

Enne nende rakenduste jaoks traadi valimist peaksid insenerid hindama temperatuuri tõusu, elektrilist pinget, mähise pinget, töösagedust, kokkupuudet niiskusega ja asjakohaseid sertifitseerimisnõudeid. Toote sobivus ühele trafole või toiteallikale ei määra automaatselt sobivust iga konstruktsiooni jaoks.

6. Kuidas võrrelda juhtmete tehnilisi andmeid?

Tehniliste andmete võrdlemine on usaldusväärsem kui traadi valimine ainult selle tootenime järgi. Järgmine tabel võtab kokku peamised parameetrid, mida ostjad peaksid üle vaatama.

Huaying avaldab oma tootelehel juhtide konfiguratsioonide näidised, üldläbimõõdu sihtmärgid ja juhi takistuse väärtused. Kuna väärtused on mudelispetsiifilised, peaksid ostjad lugema esialgset spetsifikatsioonitabelit ja küsima kinnitust enne mis tahes arvude kasutamist tehnilistes arvutustes.

Viide: Huayingi kolmekihilise emailtraadi spetsifikatsioonid.

7. Kuidas peaksid ostjad valima õige juhtme?

Õige traadi valimine algab pigem rakendusest kui üldisest väitest isolatsiooni jõudluse kohta. Hankemeeskonnad ja projekteerimisinsenerid saavad sobivate valikute kitsendamiseks kasutada järgmist kontrollnimekirja.

• Määrake elektrinõuded:Määrake tööpinge, eeldatav vool, sagedus, dielektrilise vastupidavuse nõuded ja vastuvõetav takistus.
• Kinnitage termilised tingimused:Määrake eeldatav töötemperatuur, temperatuuri tõus, jahutusmeetod ja töötsükkel.
• Kontrollige mähise piiranguid:Määrake saadaolev mähise aken, nõutav valmis läbimõõt, painderaadius ja tootmisseadmete piirangud.
• Kontrollige isolatsioonisüsteemi:Küsige üksikasju kihi materjalide, paksuse tolerantside, adhesiooni ja asjakohaste elektriliste katsemeetodite kohta.
• Kontrollige vastavusvajadusi:Tehke kindlaks valmisseadmete ja sihtturu jaoks vajalikud standardid ja kinnitused.
• Hinnake tootmise järjepidevust:Küsige kontrolliprotseduuride, partii järjepidevuse, pakendamise ja jälgitavuse dokumentatsiooni kohta.
• Vajadusel taotlege näidiseid:Enne mahutootmise kinnitamist testige näidistraati tegeliku mähisprotsessi ja komponendi konstruktsiooni abil.

Selge tehniline päring peaks sisaldama jooniseid või mõõtmete eesmärke, aasta- või partiinõudlust, töötingimusi, nõutavaid standardeid ja mis tahes eripakendeid või tarneootusi. See teave aitab tarnijal otsustada, kas olemasolev mudel sobib või kas kohandatud spetsifikatsioon vajab hindamist.

8. Mida peaksite Huayingu kohta teadma?

Huizhou Huaying Electronic Technology Co., Ltd. tarnib isoleeritud traattooteid ja kirjeldab oma keskendumist tootearendusele, tootmiskvaliteedile ja klienditoele. Ettevõtte tooteteabe kohaselt hõlmab kolmekihilise emailtraadi tootmisprotsess traadi tõmbamist, lõõmutamist, isolatsiooni rakendamist, kontrollitud kõvenemist ja mõõtmete kontrolli.

Samuti teatab ettevõte, et tal on üle 10 patendi ning üle 20 inimesest koosnev uurimis- ja arendusmeeskond. Need ettevõtte esitatud arvud annavad taustteavet selle väljakuulutatud arendusvõimaluste kohta, kuid ostjad peaksid taotlema asjakohaseid dokumente, kui tarnija heakskiitmiseks on vaja patendiomandit, tehnilist kvalifikatsiooni või muid tõendeid.

Huayingi või mõne muu juhtmetarnija hindamisel peaksid ostumeeskonnad arvestama rohkem kui ettevõtte mandaadiga. Kõige olulisemad küsimused puudutavad seda, kas pakutav traat vastab rakendusele, kas vajalikud kvaliteediandmed on olemas ning kas proovid ja tootmispartiid suudavad järjepidevalt kokkulepitud spetsifikatsioonile vastata.

Tootespetsiifiliste üksikasjade vaatamiseks kasutage tehnilise arutelu lähtepunktina ametlikku Huayingi kolmekihilise emailtraadi lehte.

9. Korduma kippuvad küsimused

1. Mis on kolmekihilise emailtraadi peamine eesmärk?

Selle esmane eesmärk on ühendada juhtiv südamik mitme isolatsioonikihiga, aidates juhi elektriliselt eraldada külgnevatest pööretest ja ümbritsevatest komponentidest. Tegelik kaitsetase sõltub traadi konstruktsioonist, materjali omadustest ja kontrollitud katsetulemustest.

2. Kas kolmekihiline emailitud traat on sama mis kolmekordse isolatsiooniga traat?

Mitte tingimata. Terminid võivad kirjeldada seotud tooteid, kuid juht, isolatsioonimaterjalid, katmisviis ja vastavusnõuded võivad erineda. Kinnitage alati üksikasjalik konstruktsioon ja kohaldatav tootestandard, enne kui käsitlete neid kahte asendatavatena.

3. Millised tegurid määravad traadi elektrilise jõudluse?

Oluliste tegurite hulka kuuluvad juhtme materjal ja mõõtmed, elektritakistus, isolatsiooni paksus, dielektriline tugevus, temperatuur ja tootmise järjepidevus. Toimivust tuleb hinnata kavandatud seadmete spetsifikatsioonide ja katsetingimuste alusel.

4. Kas kolmekihilist emailitud traati saab kohandada?

Kohandamine võib olla võimalik sõltuvalt tootja võimalustest ja tootmisnõuetest. Ostjad peaksid esitama teostatavuse kindlaksmääramiseks sihtjuhi suuruse, valmis läbimõõdu, isolatsiooninõuded, elektrilised parameetrid ja eeldatava tellimuse koguse.

5. Kuidas saavad ostjad enne hulgitellimuse esitamist toote kvaliteeti kontrollida?

Küsige kehtivat tehnilist andmelehte, asjakohaseid ülevaatuse protokolle ja saadaolevaid vastavusdokumente. Kui see on asjakohane, hinnake proove mõõtmete kontrollimise, mähiskatsete ja vastavalt rakenduse nõuetele tehtud elektrikatsete abil.

6. Millist teavet tuleks hinnapakkumise päringule lisada?

Lisage nõutav juhtmemudel või joonis, juhtme mõõtmed, isolatsiooni konstruktsioon, elektriline jõudlus, kohaldatavad standardid, tellimuse kogus, tarnekoht ja kõik testimis- või pakkimisnõuded. Täielik päring muudab tehnilise hindamise ja hinnapakkumise tõhusamaks.

10. Järeldus

Kolmekihiline emailitud traat toetab elektrilisi konstruktsioone, mis nõuavad usaldusväärset isolatsiooni, ühtlast juhtivust ja tõhusat mähist. Õige toote valimine nõuab juhtme mõõtmete, isolatsiooni konstruktsiooni, dielektrilise jõudluse, soojuspiirangute ja tootmiskvaliteedi hoolikat võrdlust. Kinnitades need tegurid enne tootmist, saavad insenerid ja hankemeeskonnad vähendada spetsifikatsioonide mittevastavust ja teha teadlikumaid ostuotsuseid. Kui hankite trafode, induktiivpoolide või muude elektriseadmete jaoks isoleeritud mähisjuhtmeid,võtke ühendust Huayingigaet arutada oma tehnilisi nõudeid, küsida toote spetsifikatsioone ja uurida oma projekti jaoks sobivat lahendust.
